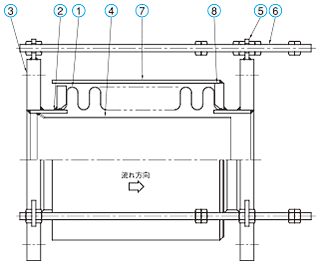

■部材表 ①ベローズ ②端管 ③フランジ ④内筒 ⑤ホルダー ⑥タイロッドボルト ⑦外筒 ⑧ネックリング 【特長】 ●ベローズを外筒と内筒が抱きかかえた構造で伸縮作動時に軸心に沿ってスライドします。 ベローズが外筒に支えられバックリングを抑制します。

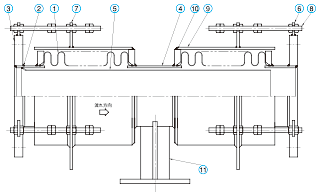

■部材表 ①ベローズ ②端管 ③フランジ ④中間パイプ ⑤内筒 ⑥ホルダー ⑦ホルダー ⑧タイロッドボルト ⑨外筒 ⑩ネックリング ⑪アンカー台 【特長】 ●CE-20000に中間パイプが挿入された構造で、軸方向変位量をより大きく吸収することができます。
